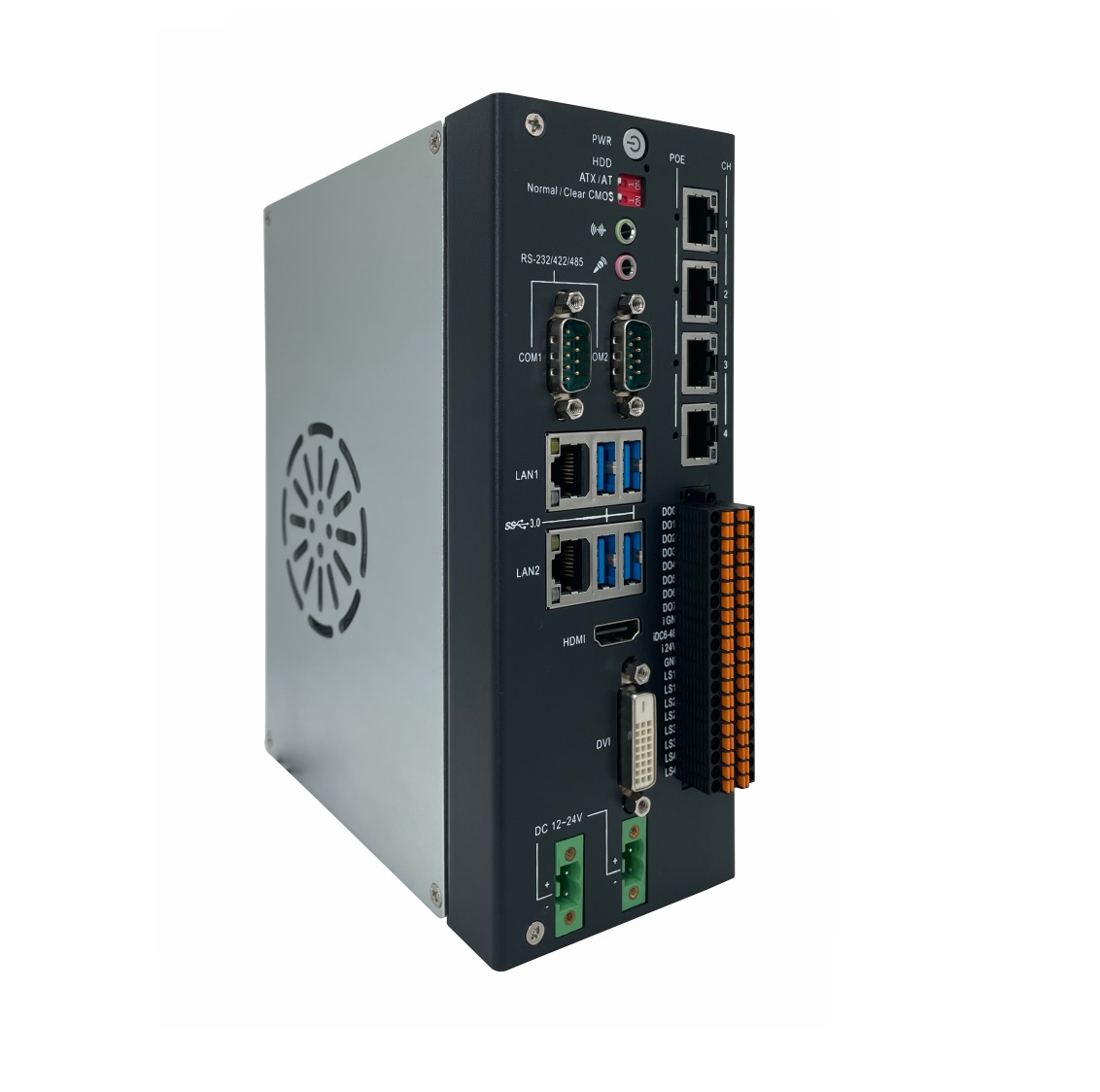

ABOX-4217-E

IO接口：2個串【無擴展】
處理器：Intel 6/7/8/9 th處理器
規格：POE工控機

詳細信息

資料下載提取碼：4217

產品特點

6/7/8/9 th Intel Core（i3/i5/i7）桌面級處理器
DDR41866/2133/2666MHz內存槽，容量最大64.0GB
支持DVI、HDMI2.0a顯示、可任意雙顯示輸出，HDMI2.0a支持雙4K @60Hz顯示輸出
2xRS-232/422/485
4xUSB3.0, 內部有加班狗功能
2xIntel wgi 211網卡
4xIntel 10/100/1000Mbs POE
16路DIO, 8 x隔離DI, 8 x隔離DO
4通道光源控制器：4 x光源控制輸出，4 x光源外部觸發輸入

產品參數

處理器

CPU

支持 6/7/8/9 th Intel Core（i3/i5/i7）

TDP

建議=<65W

規格

LGA1151 CPU Socket

緩存

BIOS

AMI SPI

內存

技術

DDR4 1866/2133/2666MHz

容量

大支持64GB

規格

2*260 Pin SO-DIMM

顯示

芯片

根據CPU

DVI

最高分辨率支持1920*1200@60Hz

HDMI2.0a

最大支持4096*2160@60Hz

雙顯

HDMI2.0a支持4K @60Hz超高清顯示輸出

網卡

LAN1-2

10/100/1000Mbps intel WGi211-AT Gbe

LAN3-6

10/100/1000Mbps intel WGi211-AT Gbe,支持POE RJ45網絡端口(IEEE802.3af 15.4W/48V)

音頻

輸出

?3.5 Phone Jack

輸入

?3.5 Phone Jack MIC

IO端口

串口

2*RS-232/422/485RS-485支持硬件自動數據流向控制

USB

4*USB 3.0端口，1*USB 2.0(內置）

LPT

無

GPIO
光源控制

16路光隔離DIO（8 路光隔離輸入、8 路光隔離輸出）
4路光源控制輸出，支持4路光源外部觸發輸入

PS2

選購

其它

看門狗

255levels時間間隔，由軟件設置

擴展

插槽1

1個MSATA

插槽2

無

電源

類型

ATX/AT（AT模式通過PSJ1位接針設置）

電壓

12~24V DC

電流

3A以上即可

功耗

一般

65W

最大

100W

外觀

結構

鋁合金壓鑄散熱器+鈑金

安裝方式

導軌安裝、壁掛式安裝

尺寸

78*150.9*200mm（W*D*H）

重量

11Kg（凈重）

環境

工作溫度

-20℃~60℃（注：寬溫硬盤、電源）

存儲溫度

-40℃~80℃

溫度

95%（非冷凝）

抗振級

SSD:5Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis.

抗沖擊

SSD 30G IEC 60068-2-27, half sine, 11 ms duration

系統

微軟

Win7/8/10，windows 2008

linux

linux，Ubuntu

訂購信息
ABOX-4217	2xLAN、2xCom、DVI、HDMI。Intel Q170支持M.2
ABOX-4217P	2xLAN、2xCom、DVI、HDMI、PCI(x8)。Intel Q170支持M.2
ABOX-4217-6E	2xLAN、2xCom、4xPoe、DVI、HDMI、4路光源控制功能、16路隔離DIO。Intel Q170支持M.2
ABOX-4217P-6E	2xLAN、2xCom、4xPoe、DVI、HDMI、4路光源控制功能、16路隔離DIO 、PCI(x8)。Intel Q170支持M.2
更多功能選擇請咨詢
